DYTZW(Ⅱ)型整体直式电液推杆外形尺寸及安装尺寸:

  DYTZ型整体直式电液推杆
平行式电液推杆
直式微型电液推杆Ⅰ
直式微型电液推杆Ⅱ
分离式电液推杆

DYTZW(Ⅱ)型整体直式电液推杆技术参数(选型表):
型号
额定输出力
(10N)
额定速度
(mm/s)
电机型号
行程制造范围
(mm)
行程制造范围
(mm)
推力
拉力
推速
拉速
DYTZWⅡ100-/160
100
70
160
200
Y802-4-0.75KW
50-600
80-160
DYTZWⅡ300-/120
300
210
120
180
Y802-4-0.75KW
50-600
40-120
DYTZWⅡ500-/120
500
350
120
180
Y90S-4-1.1KW
50-600
40-120
DYTZWⅡ700-/100
700
490
100
130
Y90S1-4-1.1KW
50-1500
20-100
DYTZWⅡ1000-/100
1000
750
100
130
Y90L-4-1.5KW
50-1500
20-100
DYTZWⅡ1750-/90
1750
1300
90
115
Y100L1-4-2.2KW
50-1500
10-90
DYTZWⅡ2500-/90
2500
2050
90
115
Y100L2-4-3KW
50-1500
10-90
DYTZWⅡ3000-/90
3000
2500
90
115
Y100L2-4-3KW
50-1700
10-90
DYTZWⅡ4000-/80
4000
2950
80
100
Y112M-4-4KW
50-1700
10-80
注:1、上列表中所列电机的电压等级为380V,防护等级为IP44,绝缘等级为B级。
2、超出表列的行程制造范围或速度制造范围的,另行注明,否则按表内技术参数制造。
3、表中速度范围为水平使用时的范围,向上或向下使用的速度均为水平使用的二分之一。
4、表中所列的典型号及功率,知该型号推杆在额定输出力、额定速度为最大值时的功率。电机功率与推杆推力、速度成正比。

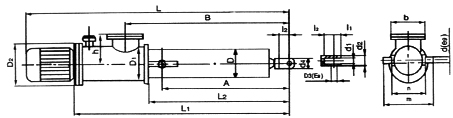

  DYTZW(Ⅱ)型整体直式电液推杆外形尺寸安装尺寸
型号(I)
外形尺寸(mm)
L
L1
L2
B
D
D1
D2
h
型号(I)
安装尺寸(mm)
A
l1
l2
d(e9)
M
n
d1
d2
d3(e10)
d4
DYTZWⅡ100-/160
905+S
645+S
330+S
420+S
150
160
200
140
200+S
20
40
20
195
145
20
40
12
40
DYTZWⅡ300-/120
905+S
645+S
330+S
420+S
150
160
200
140
200+S
20
40
20
195
145
20
40
12
40
DYTZWⅡ500-/120
930+S
645+S
330+S
420+S
150
160
200
140
200+S
20
40
20
195
145
20
40
12
40
DYTZWⅡ700-/100
950+S
665+S
350+S
440+S
150
160
200
140
200+S
20
60
30
195
145
20
40
16
40
DYTZWⅡ000-/100
950+S
665+S
350+S
440+S
150
160
200
140
200+S
20
60
30
195
145
20
40
16
40
DYTZWⅡ1750-/90
1020+S
700+S
385+S
475+S
150
160
250
140
250+S
20
70
30
210
150
40
64
20
50
DYTZWⅡ2500-/90
1020+S
700+S
385+S
475+S
150
160
250
140
250+S
20
70
30
210
150
40
64
20
50
DYTZWⅡ3000-/90
1020+S
700+S
385+S
475+S
150
160
250
140
250+S
20
70
30
210
150
40
64
20
50
DYTZWⅡ4000-/80
1040+S
700+S
385+S
475+S
150
160
250
140
250+S
20
70
40
210
150
40
64
20
50
注:表中S为推杆行程
